Интеллектуальный замок

Интеллектуальный замок "Б-14-03"

ПАСПОРТ ГРНТ.654.14.00.00 ПС

Для правильной эксплуатации интеллектуального замка "Б-14-03" с контроллером Х-М8 необходимо ознакомиться с руководством по эксплуатации, которое входит в комплект поставки замка.

1. Технические характеристики

Интеллектуальный замок "Б-14-03" предназначен для установки на стальные или упрочненные двери квартир, офисов, складов и гаражей толщиной от 50 до 70 мм в вертикальном положении. Замок обеспечивает запирание дверей с помощью трех горизонтальных ригелей. Контроллер замка обеспечивает отпирание-запирание замка при контакте электронного-механического ключа. Имеет возможность быстрой замены (перезаписи) утерянных ключей. Замок обеспечивает высокую секретность кода ключа – более 4 миллиарда комбинаций. Длительность работы от элемента LS14500 (не более 10 открываний или закрываний в сутки) - 10 лет.
Внимание! Следите за сроком годности батарей!
Диапазон рабочих температур: от -40 до +70⁰C.

2. Комплектность

В обязательный комплект поставки входит ниже перечисленные изделия и документация:

1) Интеллектуальный замок "Б-14-03" ГРНТ.654.14.00.00

2) Паспорт ГРНТ.654.14.00.00ПС

3) электронно-механические ключи ЭМК-2 - 3 или 5 шт. в зависимости от карты заказа, в том числе мастер-ключ – 1 шт.

4) Элемент питания LS14500 или подобный (тип АА, 3,6В, 2,4А/ч)– 1 шт.

3. Гарантии изготовителя

3.1. Изготовитель гарантирует работоспособность изделия при соблюдении потребителем правил эксплуатации.

3.2. Гарантийный срок на интеллектуальный замок «Б-14» исчисляется в течение 5 лет с даты изготовления. Гарантия не распространяется на элемент питания и замки с нарушенной пломбой предприятия-изготовителя.

Дата изготовления “___”_____20___ г.

М.П.

Инструкция по установке замка «Б-14Л»

ГРНТ.654.14.00.00 И1

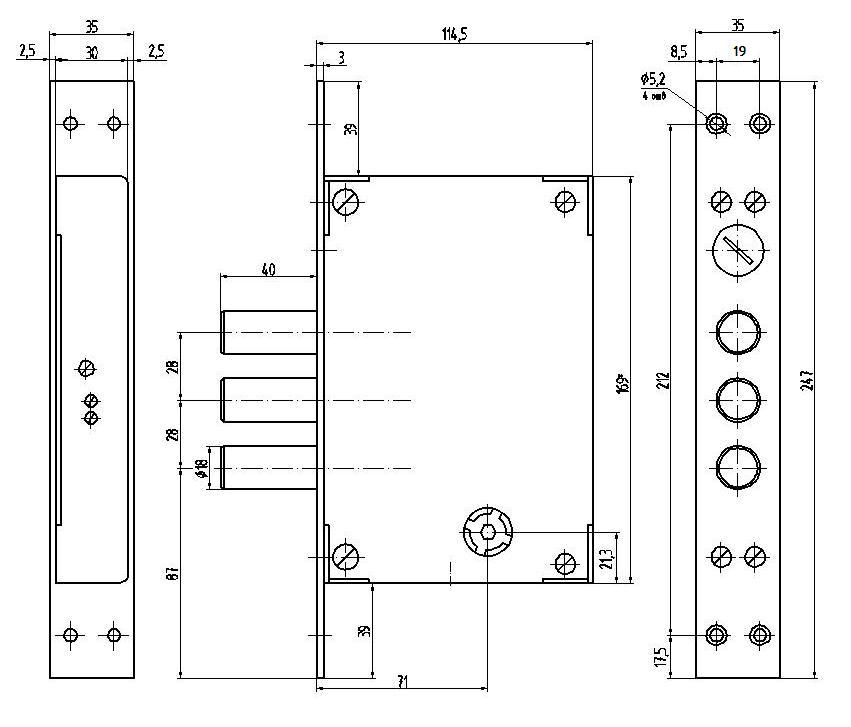

1. Для установки замка на дверь необходимо просверлить отверстия в ней согласно прилагаемому чертежу, на котором замок изображен со стороны установленной защиты от высверливания (устанавливается к наружной стороне двери). Если на двери установлена бронепластина (опция), то замок устанавливается любой стороной.

Если все отверстия соответствуют разметке – следует вставить замок в дверь и закрепить 4 винтами М5 (или саморезами) через отверстия в панели замка.
Необходимо обеспечить свободный ход ригелей при запирании-отпирании замка с помощью фиксации положения двери защелкой или другими средствами.
Для установки элемента питания необходимо открутить монетой пробку батарейного отсека, вставить батарейку плюсом внутрь замка, закрутить пробку.
Для отпирания (запирания) замка необходимо вставить ключ в ключевину и через две секунды повернуть в нужную сторону до упора. После опознавания ключа замок разблокируется для отпирания (запирания) на 3 секунды. Если вы не успели открыть (закрыть) замок, то следует извлечь ключ и вновь повторить попытку.

Руководство по эксплуатации замка Б-14-03 с контроллером

«Х-М88» ГРНТ.654.14.00.03 РЭ

1. Для отпирания замка ключ необходимо вставить в гнездо – замок выдаст короткий высокочастотный сигнал (писк) и через 2 секунды (время для расшифровки кода ключа и записи нового кода в ключ) выдаст длинный писк, снимет блокировку повернуть ключ до упора в нужном направлении (открыть или закрыть замок). Контроллер замка считывает ключ и при правильном опознавании дает гармоничный (высокочастотный) сигнал и снимает блокировку электромагнитом на 3 секунды. Если ключ чужой – замок выдает дисгармоничный (низкочастотный) сигнал. Если при считывании ключа произошла ошибка – выдается также дисгармоничный сигнал.

2. Для программирования замка используется мастер-ключ (МК). В комплекте поставки замка имеется мастер-ключ, он отмечен цветной полоской на стержне. Рекомендуется при покупке замка стереть все рабочие и мастер ключи, записать дополнительный мастер-ключ. Производитель не рекомендует использовать единственный мастер-ключ для отпирания-запирания замка, так как в случае его утери или поломки замок невозможно перепрограммировать. Все ключи стираются отдельно по каждой группе. Отдельно стираются ключи первой группы, второй группы, третьей группы (мастер-ключи), четвертой группы. После этого рекомендуется записать рабочие ключи, распределив их на четыре группы сообразно вашим представлениям, учитывая то, что ключи могут стираться группами. Например, первая группа (ее проще стирать), отводится детям, т.к. они чаще теряют ключи, вторая – старшим членам семьи, четвертая – для гостей. Для офисов первая группа подойдет для обслуживающего персонала, вторая для постоянных работников, четвертая – для руководства. Мастер-ключи – для охраны. Всего в замок можно записать не более 200 ключей.

3. Запись новых ключей. Мастер-ключ может открывать-закрывать замок и включать режим программирования, если его удерживать в замке более 6 секунд – после этого замок выдаст длинный писк, режим программирования останется включен в течение 10 секунд после извлечения МК. Если за этот период вставили новый ключ (при его нормальном контакте замок выдает двойной писк) - он записывается в базу в список первой группы ключей. Если ключ вставили дважды, в течение 10 сек., то ключ записывается в список второй группы ключей. Если ключ вставили трижды в течение 10 секунд – то он записывается в третью группу - список МК. Если ключ вставили четырежды, в течение 10 сек., то ключ записывается в список четвертой группы ключей. После записи нового ключа необходимо дождаться низкочастотного сигнала от замка о завершении записи нового ключа в память замка, только потом переходить к записи другого ключа.

4. Стирание ключей первой группы. Вставляем МК на 6 сек – включаем режим записи ключей, затем снова вставляем МК на 20 сек - стирается весь список ключей первой группы. О завершении операции стирания замок выдает высокочастотный сигнал (писк) – можно извлечь МК, после извлечения МК еще один сигнал.

5. Стирание ключей второй группы. Вставляем МК на 6 сек – включаем режим записи ключей, затем еще раз вставляем МК на короткое время, затем вставляем МК на 20 сек - стирается весь список ключей второй группы.

6. Стирание ключей третьей группы (мастер-ключей). Вставляем МК на 6 сек – включаем режим записи ключей, затем еще 2 раза вставляем МК на короткое время, затем вставляем МК на 20 сек – стирается список МК, кроме вставленного ключа.

7. Стирание ключей четвертой группы. Вставляем МК на 6 сек – включаем режим записи ключей, затем еще раз вставляем МК 3 раза на короткое время, затем вставляем МК на 20 сек - стирается весь список ключей четвертой группы.

8. Если при записи нового ключа обнаруживается, что ключ присутствует в базе – замок дает сигнал, напоминающий сирену. После извлечения этого ключа из гнезда замок остается в режиме программирования еще 10 сек - если в это время подключить новый ключ, он будет записан в замок.

9. Выборочное стирание ключей в замке. Если вам нужно запретить какому-то ключу доступ к конкретному замку, то для этого выполняется следующая процедура: Включаем режим программирования в замке с помощью МК, после того, как он будет включен МК не извлекается, а остается подключенным еще 6 сек (замок даст сигнал) – МК извлекается и в гнездо по очереди вставляются ключи, которые необходимо удалить из данного замка. При отсутствии контакта в течение 10 сек замок выходит из режима стирания ключей (дает сигнал).

10. Инициализация ключей. Если вы не знаете, в каких замках прописан ключ, то его лучше инициализировать – стереть его из всех замков сразу. Для этого включается режим программирования с помощью МК, затем МК остается в гнезде на 12-15 сек. Т.е. замок даст сигнал о включении режима программирования, затем даст сигнал о включении режима выборочного стирания ключей, третий сигнал – включение режима инициализации ключей. После этого в гнездо замка по очереди вставляются ключи, которые необходимо инициализировать. При отсутствии контакта в течение 10 сек замок выходит из режима стирания ключей (дает сигнал).

11. Максимальное число ключей в замке – 200. Один ключ может открывать только 10 замков. Если его попытаться записать в одиннадцатый замок, то замок издаст звук, похожий на сигнал тревоги. Для того, чтобы вы смогли записать этот ключ в данный замок, его необходимо стереть из другого замка по п.9. Если вы не знаете, в какие замки он записан, то его необходимо инициализировать по п.10,а затем записать в нужные замки.

Примечание 1: Время пропадания контакта с ключом, для подсчета числа контактов, не менее 0,5 сек.

Примечание 2: В каждый ключ записывается свой случайный код (4 миллиарда комбинаций) при каждом открывании или закрывании замка. Теоретически этот код может быть считан злоумышленниками с вашего ключа (для этого его должны изъять на время у хозяина) и записан в другой ключ. Но чтобы открыть замок этой копией ключа необходимо опередить хозяина замка. Если хозяин опередит злоумышленника – то копия ключа уже не сможет открыть замок. Если злоумышленник опередит хозяина - в этом случае ключ хозяина не сможет открыть замок. Чтобы вновь этот ключ открывал замок – его надо по новой записать в замок, в этом случае копия ключа уже не сможет открыть замок.

Внимание! При близком разряде элемента питания контроллер Х-М88 сигнализирует об этом – замок после открывания дает два низкочастотных сигнала. При отрицательных температурах (ниже -20С) емкость элемента питания уменьшается и замок может сигнализировать о разряде еще работоспособного элемента питания. Информация о близком разряде достоверна только при +20 градусах С. Если Вы не успели вовремя сменить элемент питания и поэтому не можете открыть замок – сначала следует сделать паузу на 10 минут и попытаться открыть вновь. В замке установлен накопительный конденсатор для таких случаев. Если же повторная попытка открыть замок после паузы не удалась – Вам необходимо зарядить накопительный конденсатор через ключевину от специального зарядного устройства (спрашивайте у дилеров) или от батарейки с напряжением 4.5 Вольта – минус батарейки на корпус замка (двери), плюс – изолированным проводом в ключевину. После зарядки конденсатора в течение 10 секунд замок можно открыть ключом один раз. Ключ при этом может стереться из памяти замка, поэтому производитель запрещает производить такие операции единственным мастер-ключом.
