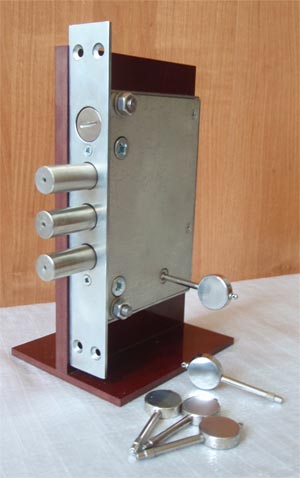

Электронный замок "Кибердог-14"

Часто задаваемые вопросы и ответы по прототипу замка - замку "Бульдог-14" находятся на форуме:
http://www.dverizamki.org/forum/ index.php/topic,5452.0.html

Электронный замок полностью автономен: электроника и батарейка размещены внутри замка. Для установки замка не требуется никаких проводов, установка электронного замка Б-14 не отличается от установки врезного (вкладного) механического замка. Питается замок от литиевой батарейки напряжением 3.6 вольта типоразмера АА (LS14500, ER14505), замена батарейки производится через 10 лет. Пользователь узнает о том, что пора заменить батарейку – замок выдаст сигнал тревоги. Но даже если батарейка испортилась, то через ключевое отверстие можно зарядить встроенный конденсатор (накопитель энергии на одно открывание замка) от специального зарядного устройства или от обычной батарейки напряжением 4.5 Вольта, и после этого открыть замок своим ключом.

Отпирание-запирание электронного замка производится электронно-механическим ключом, который действует как обычный механический ключ. Механический наконечник у ключа - шестигранник 5.5 мм, в наконечнике ключа электрический контакт. В замке соответственно шестигранное гнездо для контакта с корпусом и поворота механизма, коаксиальный контакт для сигнала. В отличие от механического ключа, электронный ключ подобрать невозможно - число комбинаций более 4 миллиардов.

Утерянные ключи легко стираются владельцем из памяти замка и добавляются новые ключи, всего в замок, в зависимости от модификации замка, можно записать от 8 до 200 ключей. Вы можете отказаться от связки ключей и сэкономить на ключах значительную сумму, если у вас несколько замков Б-14М - нет необходимости приобретать с каждым замком 5 ключей, т.к. одним ключом можно открывать до 10 замков..

Электронный замок Б-14М имеет самый высокий - 4 класс по устойчивости к криминальным воздействиям:

1. Защита от высверливания - установлена крышка-бронепластина из закаленной легированной стали 65Г толщиной 4 мм. Помимо этого установлена дополнительная защита внутренних узлов шариками от подшипников -
В результате испытаний подтверждены защитные свойства бронепластины из стали 65Г, термообработанной до HRC 60. Специальные твердосплавные сверла смогли только поцарапать бронепластину замка.
В случае, когда незакаленная бронепластина была просверлена твердосплавным сверлом, дальнейших ход сверла был остановлен твердосплавными шариками от подшипников

2. Высокая механическая прочность на излом и на выбивание ригелей. В замке Б-14М ригели удерживаются в корпусе кронштейном 24х24 мм, ригели запираются двумя мощными упорами 2*20 мм, поэтому выбить их невозможно.

3. Защита от «свертыша»- замок не ломается, механизм проворачивается вхолостую, без открывания замка. видео испытаний

4. Защита от электрошокера и попадания сети 220 Вольт. Разряд электрошокера или попадание сети 220 вольт в ключевину замка не открывают его, при этом замок не ломается.

5. Защита от открывания отмычками и компьютерного подбора кода. В моделях замка Б-14-01 и Б-14М-03 подбор кода невозможен, т.к. код 4 миллиарда комбинаций меняется с каждым открыванием замка.

6. Защита от копирования ключей – с каждым отпиранием замка код в ключе меняется случайным образом, поэтому копировать ключ бесполезно, т.к. код 32 разряда (4 миллиарда комбинаций) меняется с каждым открыванием или закрыванием замка.

Габаритные размеры замка
160*109*30 мм, размер панели 240*35*3 мм.
Замок имеет три горизонтальных свободновращающихся круглых ригеля с вылетом 40 мм из легированной стали диаметром 18 мм

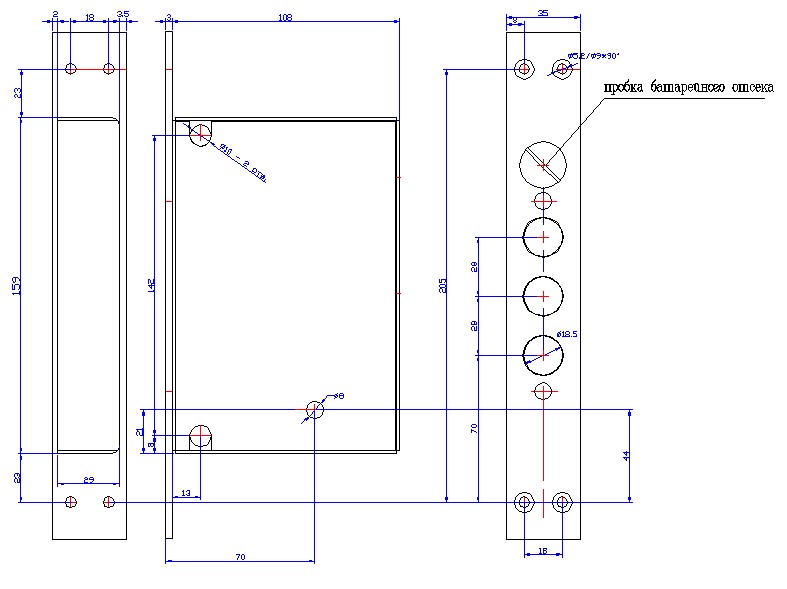

Чертеж

Видео испытаний замка:

Видео испытаний на высверливание закаленной до HRC 60 бронепластины стандартным твердосплавным сверлом диаметром 8 мм,
Видео испытаний на высверливание закаленной до HRC 60 бронепластины твердосплавным сверлом со специальной заточкой.
Видео испытаний на высверливание сердечника электромагнита через бронепластину с закалкой до HRC 30.

Видео испытаний электрошокером, видео испытаний на воздействие 220 вольт

Видео испытаний на выбивание ударом с энергией 360 джоулей.
