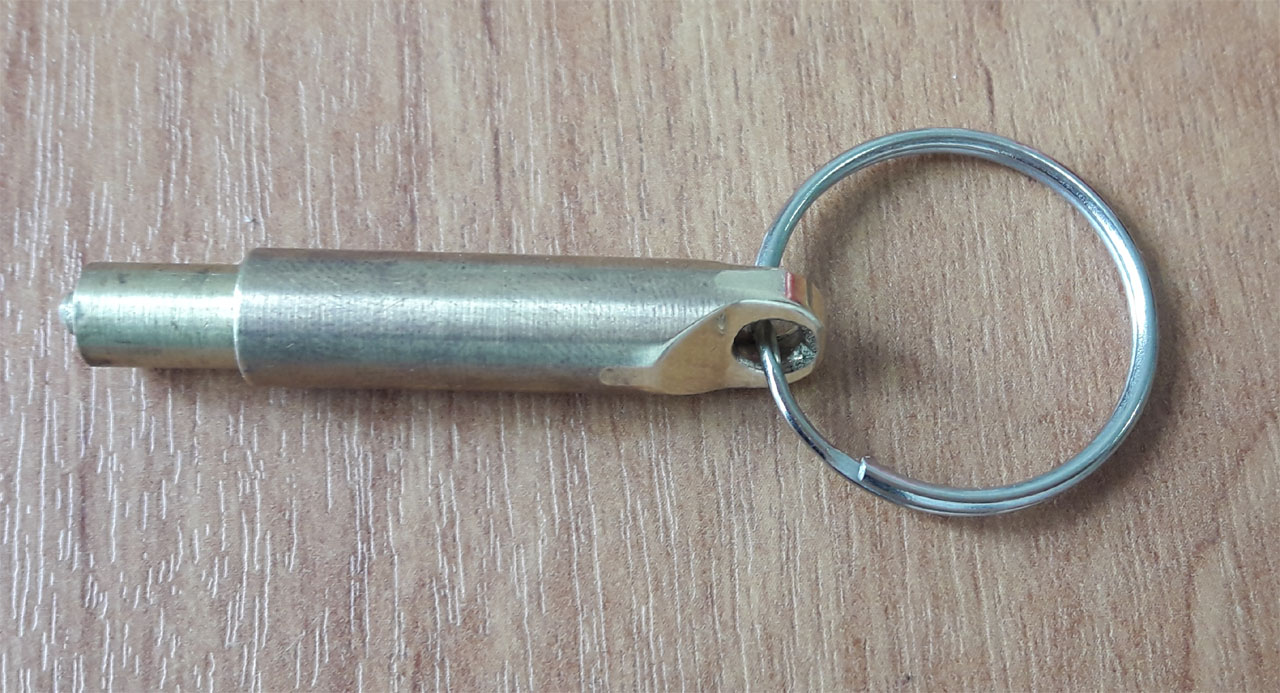

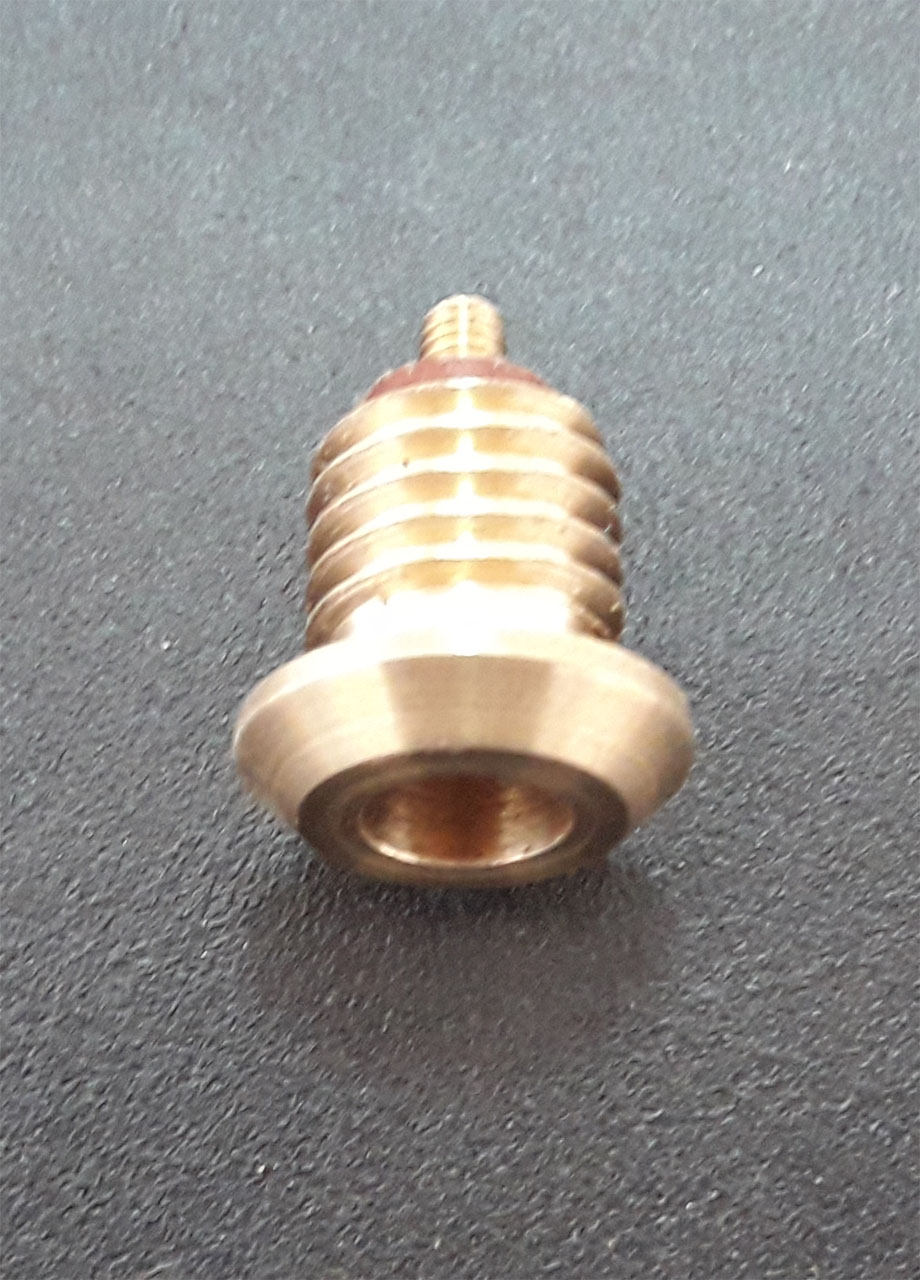

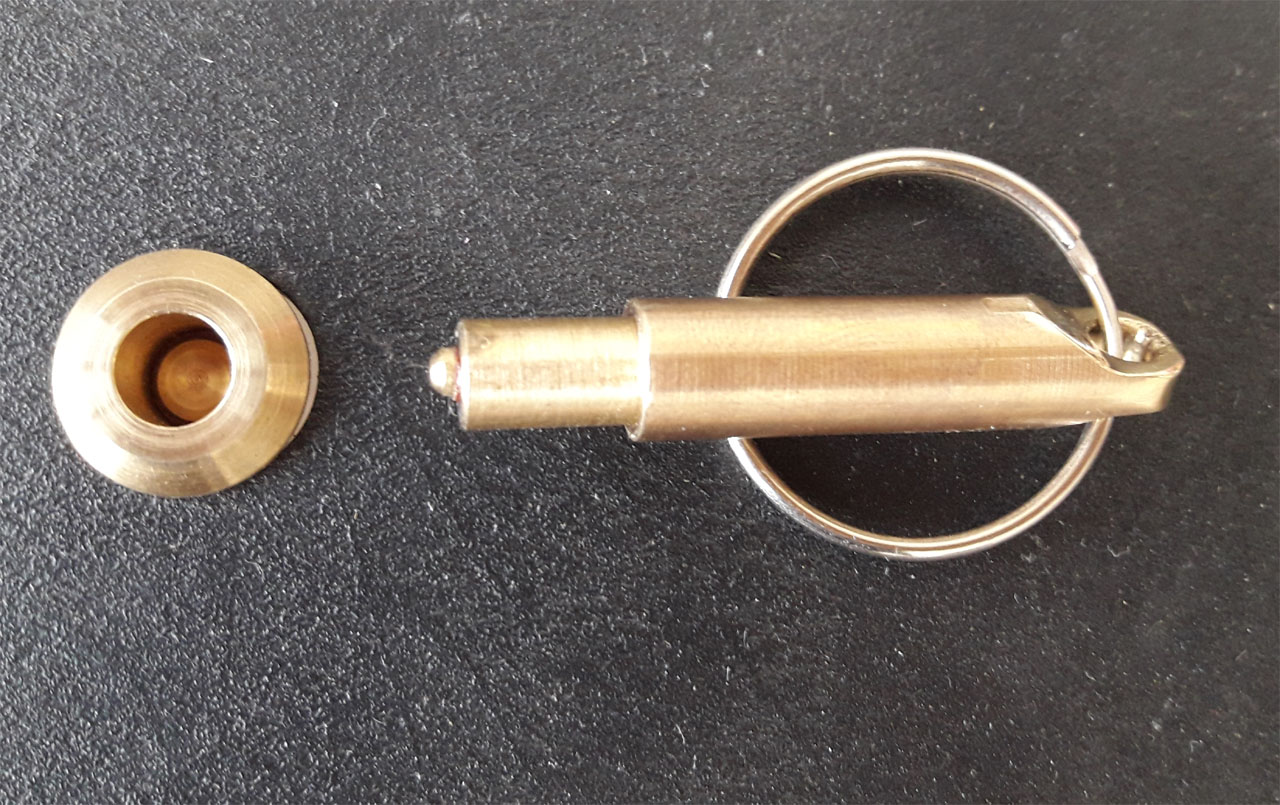

ключ ЭМК-5              вид выносного контактного устройства на двери  и отдельно
Видео с АВС

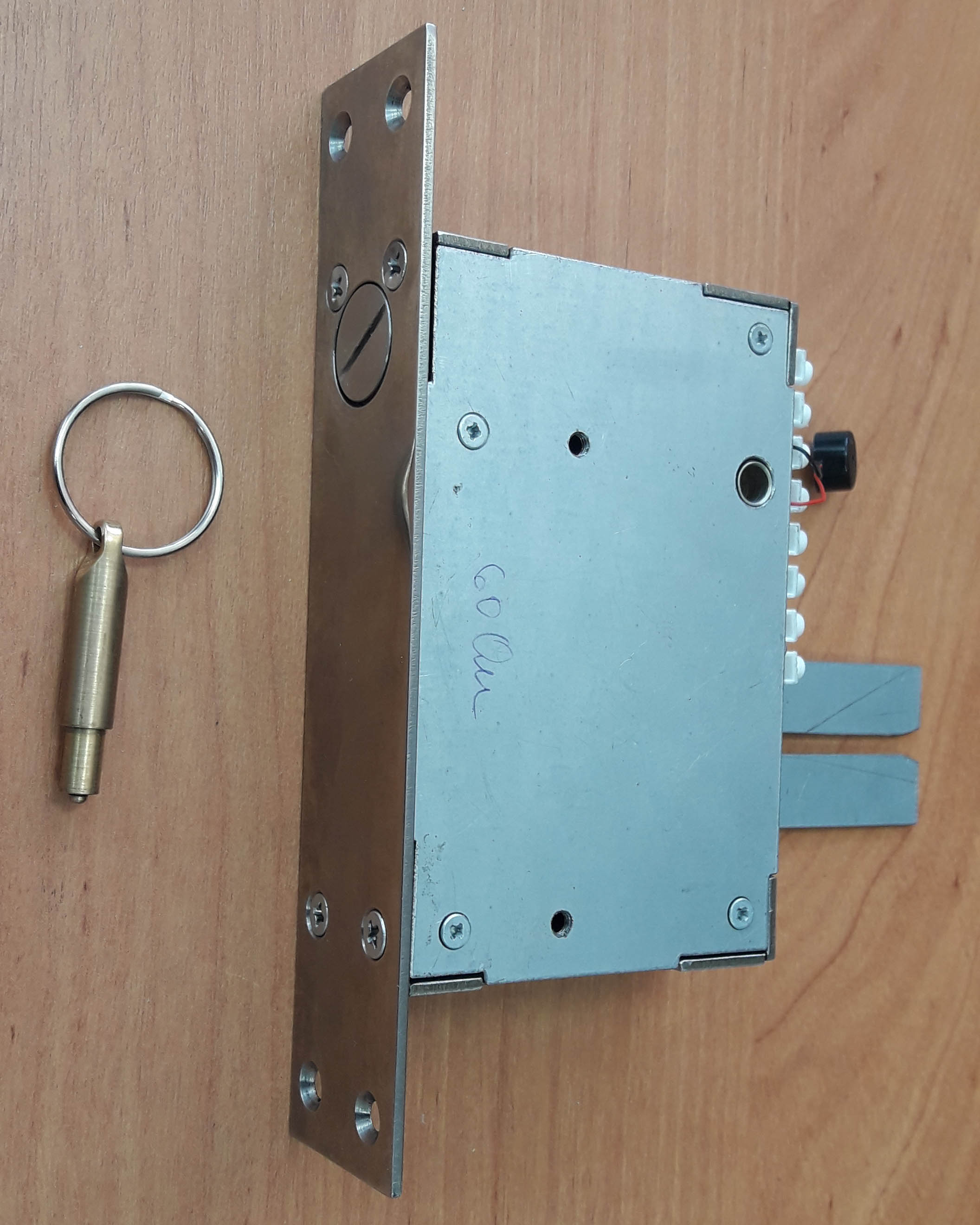

Электронный замок-блокировка "Кибердог"® Б-50
предназначен для блокировки верхней или нижней вертикальной тяги механического замка, ход которой должен быть 20 мм.  На вертикальной тяге механического замка необходимо предусмотреть крепление пластины (уголка) для захода его в щель Б-50. Замок-блокировка прост в обращении. Для блокировки вертикальной тяги механического замка его необходимо закрыть на 4 оборота, после этого  вставить ключ в контактное устройство Б-50 - замок выдаст штатный сигнал и заблокирует вертикальную тягу. Для открывания замка необходимо вставить ключ в замок, и после звукового сигнала открыть  механический замок с вертикальными тягами. Отпирание-запирание замка Б-50 производится контактом электронного ключа, который открывает или закрывает замок. Первым контактом ключ открывает замок Б-50, следующим контактом ключ закрывает замок  Б-50. Если замок находится в открытом положении механики (или до конца не закрыт), то электроника замка не сможет перевести его в закрытое положение - при контакте ключа прозвучит сигнал ошибки.

Технические характеристики

класс ГОСТ (5089 2011, Р 52582 2006, 538 2014)
тип крепления врезной
габаритные размеры корпуса

178х80х36 мм

ригель 34х2 мм, сталь, покрытие цинк
перемещение ригеля из одного положения в другое 20 мм
бэксет в базовом варианте 68,5 мм
лицевая планка нержавеющая сталь 2 мм
длина ключа ЭМК-5 (от головки до бородки) 44 мм
упаковка картонная коробка
масса нетто 1 шт.  0,6 кг
базовая комплектация

замок, ключи ЭМК-5  - 5 шт., паспорт, упаковка

дополнительная комплектация бронепластина защитная
заводская гарантия

2 года со дня продажи

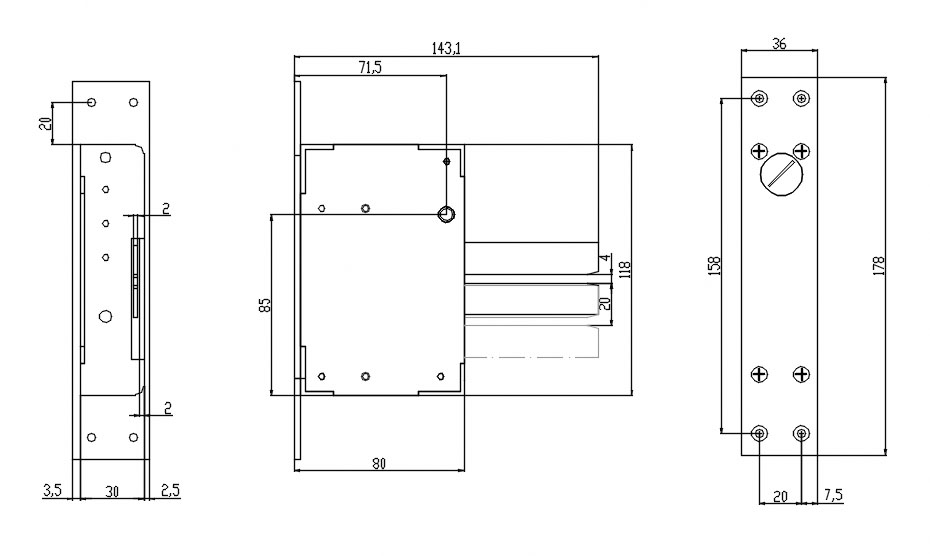

 Имеются несколько вариантов исполнения замка, в зависимости от пожеланий клиента. Базовый вариант со встроенным контактным устройством и аккумулятором изображен на чертеже.  Его необходимо использовать с накладной бронепластиной (опция). Используется встроенное контактное устройство для ключа с наружной и внутренней стороны двери, питание замка от защищенного литий ионного аккумулятора типоразмера 14500 емкостью 800 мА/час. Его емкости хватает на 1 год работы до следующей зарядки при 10 отпираний в день. В случае досрочной разрядки его можно зарядить через контактное устройство с внешней или внутренней стороны двери. Возможна работа от внешнего источника питания (зарядного устройства), аккумулятор в этом случае обеспечит работу замка при длительном отключении электроэнергии.  Можно использовать выносное контактное устройство, которое подключается к колодке на задней стенке замка. Такое размещения контактного устройства позволяет скрыть местоположение замка-блокировки, сделать его невидимым, защищая таким образом от попыток вскрытия силовым путем  -  необходимость в бронепластине отпадает.
В случае утери ключа его можно стереть
из памяти замка и можно добавить новые ключи, всего в замок можно записать до 200 ключей.
Если у вас несколько замков "Кибердог" Б-50, то Вы можете отказаться от связки ключей и сэкономить на ключах значительную сумму,  в этом случае нет необходимости приобретать с каждым замком 5 ключей,  потому что одним ключом можно открывать до 10 замков с контроллером ХМ-1847-07.
  Механический наконечник у ключа - цилиндр 6 мм, в наконечнике ключа электрический контакт. В замке (или в выносном контактном устройстве) соответственно гнездо для контакта с корпусом и контакт для сигнала.

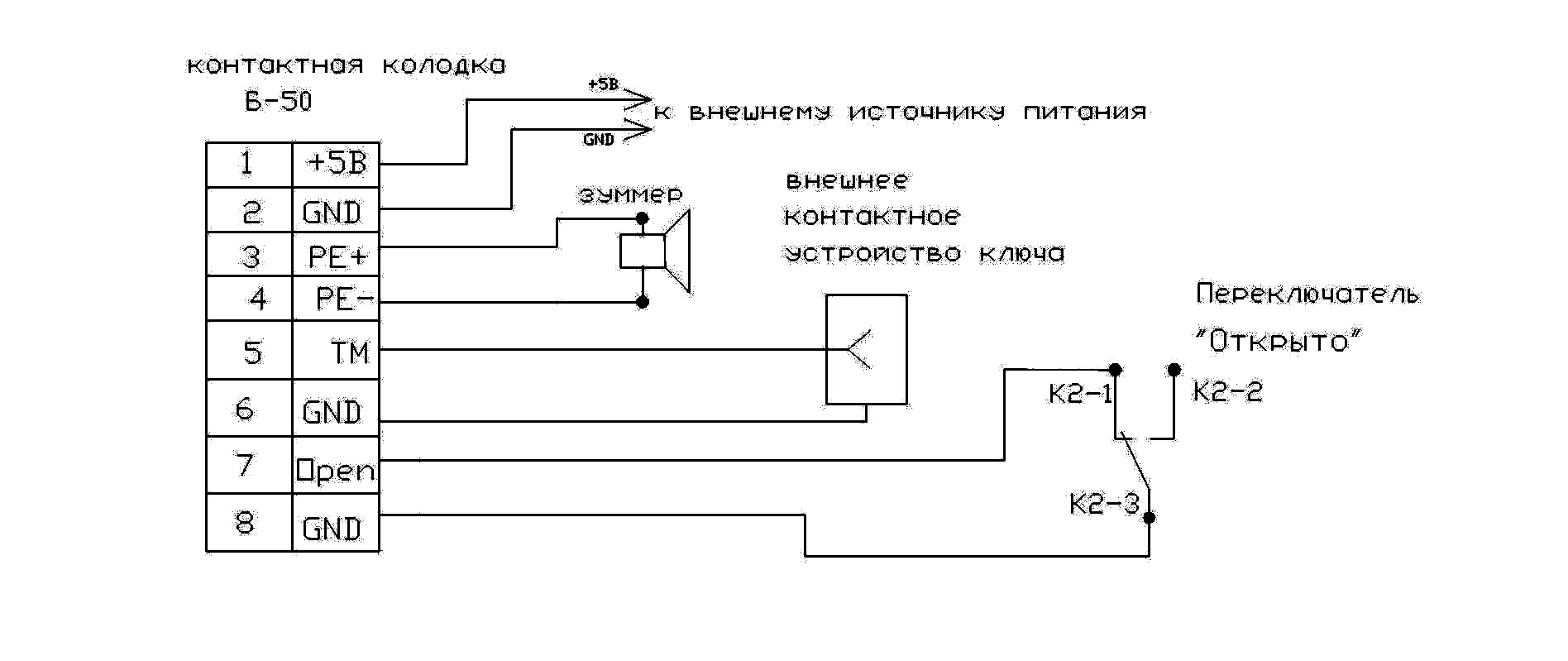

Схема присоединения внешних устройств к контактной колодке

Электронный замок-блокировка "Кибердог"® Б-50 соответствует самому высокому - 4 классу по устойчивости к криминальным воздействиям:
1.
Защита от открывания отмычками и компьютерного подбора кода.  В модели замка Б50-04 с контроллером Х-М1847 подбор кода невозможен, т.к. код 4 миллиарда комбинаций меняется с каждым открыванием замка.
2. Защита от электрошокера и попадания сети 220 Вольт. Разряд электрошокера или попадание сети 220 вольт в ключевину замка не открывают его, при этом замок не ломается.
3. Защита от копирования ключей. В модели Б-50-07 копировать ключ бесполезно, т.к. код 32 бита (4 миллиарда комбинаций) меняется с каждым открыванием или закрыванием  замка.
