Счетчик газа ДПС-Т
Продается документация для производства

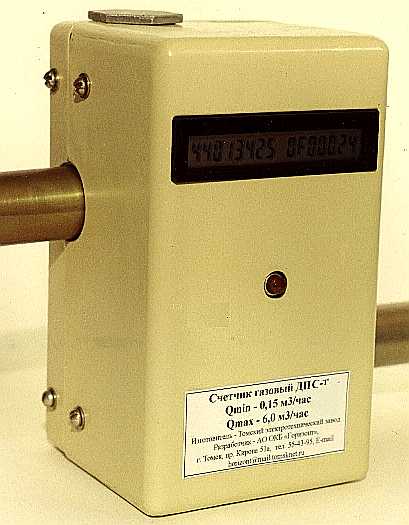

DPSTlt.jpg (26054 bytes) Газовые счетчики серии ДПС-Т предназначены для измерения массы или объема газа при проведении коммерческого учета и также в качестве расходомера в технологических установках с расходом газа от 0,175 до 13 м3/ч.
Чувствительность счетчиков 0.04 м3/ч.
ДПСТ-7.5  - расход по воздуху от 0,175 до 7,5 м3/ч
ДПСТ-10 - расход по воздуху от 0,25 до 10 м3/ч
Счетчики серии ДПС-Т имеют малые габариты, низкий перепад (потерю) давления, их цельнометаллический корпус позволяет включать счетчик в газопроводную сеть непосредственно, без промежуточных переходников и креплений.
Счетчик имеет два канала входа и два канала выхода газа с трубопроводной резьбой G3/4 для вертикальной и горизонтальной разводки труб, а также для периодической поверки счетчика с помощью переносного стенда без отключения его от трубопроводной сети.
Пределы основной погрешности при измерении расхода газа:
а) от 10 до 100% максимального -  ±1,5%
б) от 2,5 до 10% максимального расхода - ±3%;
В калибровочных точках при измерении погрешности испытываемых счетчиков:
в) от 10 до 100% максимального -  ±0.5%
г) от 2,5 до 10% максимального расхода - ±1.0%;;

Технические характеристики

Технические параметры

Значение параметра

Примеч.

Вид учитываемого газа

Природные горючие газы по ГОСТ 5542

1

Избыточное рабочее давление:

от 1.8 до 5 кПа



Диаметр условного прохода соединительных штуцеров

20 мм

Резьба

G3/4

Температура измеряемого газа и окружающей среды

от 5 до 40° C



Наименьшая цена деления

0.001 м3



Емкость счетного устройства

8 разрядов



Потери давления при наибольшем расходе, не более

0.5 кПа

2

Точность расчета погрешности в сравнении с эталонным счетчиком

0,01%

2

Время работы от 4 гальванических элементов типа Varta 4014 напряжением 1.5 Вольт и емкостью 7.8 А/ч, со сроком работоспособности 5 лет.

5 лет

2

Рабочее положение - вертикальное, отклонение от оси не более

5 градусов



Габаритные размеры: высота, ширина, толщина, не более

170х100х100 мм



Масса счетчика, не более

2.2 кг



Примечание 1. Для других газов (кроме воздуха и метана) и давлений счетчики поставляются по спец-заказу – с поправочным коэффициентом, учитывающим плотность измеряемого газа. Данный поправочный коэффициент равен квадратному корню из отношения плотности воздуха к плотности измеряемого газа (для метана при НУ равен 1.31).

Примечание 2. По заказу, в счетчиках с целью увеличения точности на малых расходах может быть установлен меньший диапазон расхода газа (обозначение ДПСТ-3 – Qмакс = 3 м3/ч) и больший перепад давления (ДПСТ-3Д1 - до 1 кПа).  Время работы от комплекта батарей нормируется только для работы в качестве прибора для коммерческого учета. Для работы в технологических установках необходимо учитывать интенсивность работы прибора в режиме измерения погрешности – при этом ток потребления увеличивается в 30 раз.
