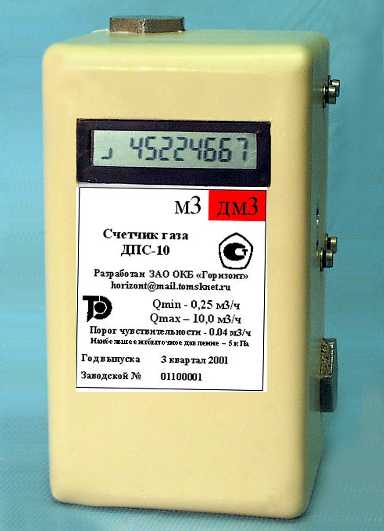

Счетчики газа серии ДПС |
 |
Газовые
счетчики серии ДПС предназначены для счета
расхода объема газа в квартирах
и коттеджах с расходом
газа от 0,175 до 13 м3/ч Ориентировочная стоимость счетчиков 55$. Чувствительность счетчиков 0.04 м3/ч. ДПС-7.5 - расход по воздуху от 0,175 до 7,5 м3/ч ДПС-10 - расход по воздуху от 0,25 до 10 м3/ч Межповерочный интервал - 8 лет Счетчики серии ДПС имеют малую потерю давления, их цельнометаллический корпус позволяет включать счетчик в газопроводную сеть непосредственно, без промежуточных переходников и креплений. Счетчик имеет два канала входа и два канала выхода газа с трубопроводной резьбой G3/4 для вертикальной и горизонтальной разводки труб, а также для периодической поверки счетчика с помощью переносного стенда без отключения его от трубопроводной сети. Пределы основной погрешности при расходе газа: а) от 10 до 100% максимального - ±1,5%; б) от 2,5 до 10% максимального расхода - ±3%; Время работы без смены элементов питания – 4.5 года. Источник питания - 4 гальванических элемента типа R14 с 5-летним сроком службы (модель 4014 Varta или ему подобные). Габаритные размеры, не более: ширина 100 мм., высота 170, толщина 100 мм Температура измеряемого газа от 5 до 40°С |
| Технические характеристики |
| Принцип действия поршневого расходомера - динамический перепад давления при протекании газа в разных сечениях сопла. Измерительные элементы счетчика – поршень с ферритовым сердечником и цилиндр с прямоугольным окном. Высота подъема поршня определяет сечение окна в цилиндре при постоянном перепаде давления - не более 400 Па. |
Избыточное рабочее
давление: максимальное 5 кПа, минимальное 1,8 кПа.
|
| Счетчик
имеет индикаторное устройство на 8 цифр и
обеспечивает индикацию расхода газа в литрах (02234301). Счетчик имеет гнездо для подключения к централизованному пункту сбора данных и подачи напряжения питания от внешнего источника. Счетчик имеет запоминающее устройство с сохранением информации при отключении питания, в котором запоминается текущее состояние счетчика и время отключения (выхода из строя) источника питания. |
Изготовитель
– ГП «Томский электротехнический завод»
|

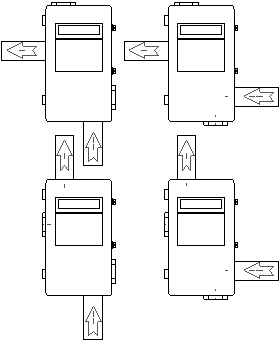

| Варианты монтажа счетчиков ДПС в газопроводную сеть |
 |
